近期，華東師范大學精密光譜科學與技術國家重點實驗室黃坤研究員與曾和平教授團隊在高分辨中紅外成像方面取得重要進展，提出了中紅外非線性傅里葉疊層成像新方法，結合泵浦場空間強度調控與頻譜域孔徑合成算法，突破了傳統上轉換成像系統性能受限于非線性介質截面尺寸的長期瓶頸，實現了大視場、高分辨、超靈敏的室溫中紅外單光子成像，為滿足材料科學、化學分析及生物醫學等領域?qū)Ω咄考t外檢測的迫切需求提供了有力手段。相關成果以Mid-infrared Fourier ptychographic upconversion imaging為題在線發表在Optica權威學術期刊上（圖1）。華東師范大學為論文第一完成單位，博士生鄭婷婷和韋焯航為共同第一作者，黃坤研究員與曾和平教授為共同通訊作者。

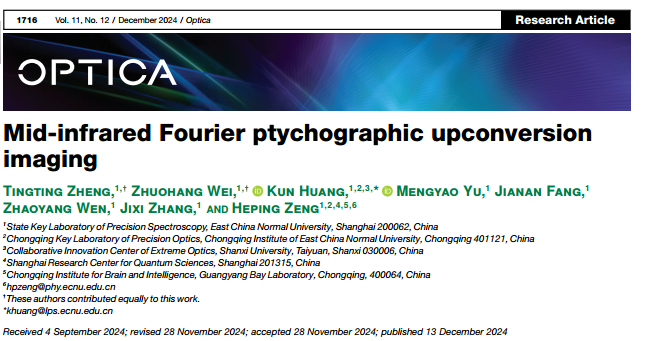

圖1：Optica在線刊發研究團隊最新研究成果
中紅外成像可獲取目標輻射溫度與化學成分等獨特信息，在生物醫學、材料科學及環境監測等領域具有廣泛應用。長期以來，發展大視場、高分辨、高靈敏的中紅外成像技術都是紅外測控領域不斷追求的重要目標，為滿足高通量、低照度等極端場景的應用需求提供關鍵支撐，例如遠距離紅外遙感、大深度穿透成像、低光毒性生物組織觀測以及無損傷光敏材料檢測等。目前，中紅外探測與成像器件受限于使用的窄帶隙半導體材料，通常需要低溫制冷抑制較為嚴重的暗電流與背景噪聲，實現室溫下高靈敏中紅外成像仍頗具挑戰。在此背景下，非線性上轉換探測技術應運而生，其通過光學參量頻率轉換過程將紅外信號高保真地轉換至可見或近紅外波段，從而充分利用該波段成熟度高且性能優越的光子探測與光場操控器件，為實現室溫中紅外單光子測控提供了有效手段。
迄今，上轉換探測技術已被成功應用于許多高性能紅外成像場景，在探測靈敏度與成像幀頻上展現出巨大優勢。然而上轉換成像系統由于依賴于非線性轉換，不可避免地受到頻譜孔徑限制，對于成像空間分辨率造成了顯著影響，長期以來難以實現兼具大視場與高分辨的成像性能。為了提高系統的轉換效率，上轉換過程通常采用基于準相位匹配的光參量波長轉換，可以避免光場波矢間的空間走離，具有較長的相互作用距離。但是，該技術需要采用特殊結構設計的非線性晶體，通過在晶體內部施加強電場（達數萬伏特/毫米）等方式產生規律性的疇反轉，以引入非線性極化率的周期躍變。受限于當前制備工藝，在保證極化結構精確度與一致性的前提下，周期極化晶體的厚度通常在毫米量級。所獲得的晶體孔徑極大限制了4f成像系統中空間頻譜的工作帶寬。因此，為了獲得更高的空間分辨率，迫切需要發展新型的非線性成像架構，從而突破現存非線性介質截面尺寸的物理限制，為推進紅外上轉換成像技術更為廣泛的應用奠定基礎。

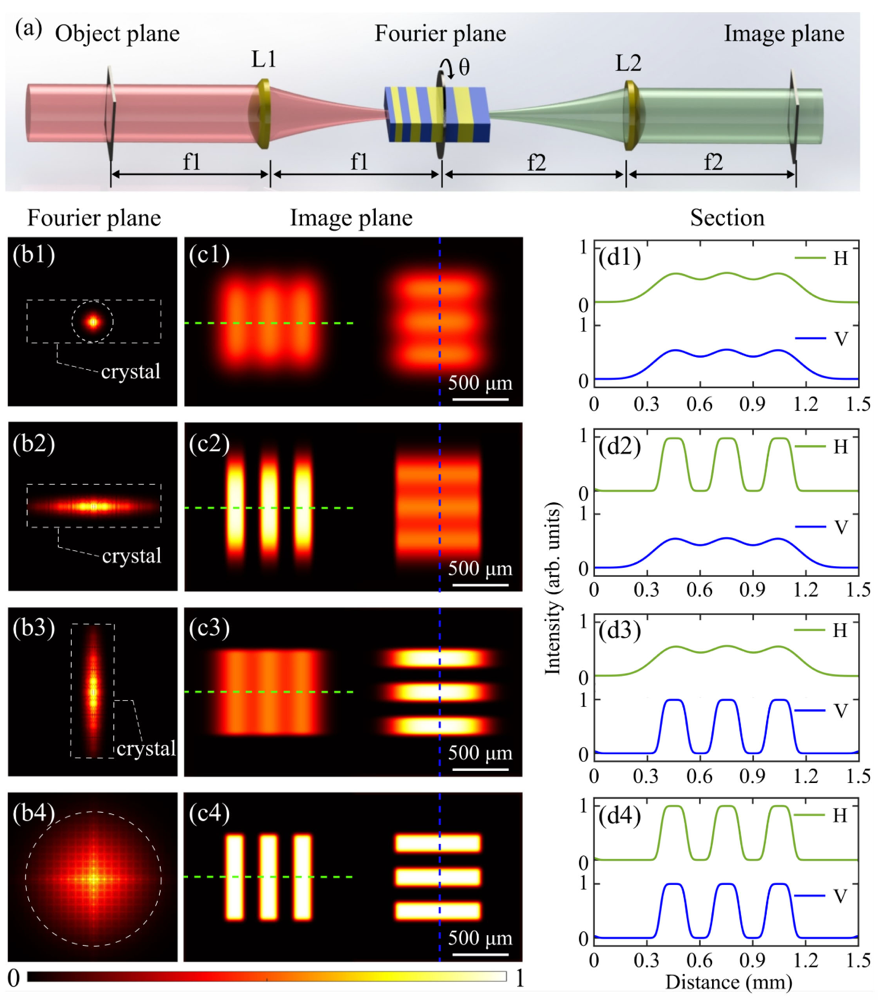

為此，黃坤研究員與曾和平教授團隊提出了中紅外非線性傅里葉疊層成像新方法，利用光場強度調控技術對泵浦光進行橢圓化整形和尺寸控制，從而充分利用非線性晶體的橫向尺度；通過旋轉傅里葉頻譜域中的橢圓孔徑，獲取待測物體在各方向的空間高頻分量；結合傅里葉疊層算法進行孔徑合成，擴展了成像系統可以轉換的空間頻譜范圍，最終實現高分辨的中紅外上轉換成像，有效突破了傳統方案中非線性晶體引入的孔徑限制。圖2展示了不同泵浦條件下的成像性能。在高斯泵浦情況下，受限于晶體厚度，光束直徑較小，光闌效應尤為顯著，限制了成像系統的空間分辨率。相對而言，晶體截面的寬度僅受限于晶圓尺寸，可達數厘米，遠大于厚度。因此，橢圓泵浦可以充分利用晶體的寬度尺寸，在長軸方向上可以獲得明顯的分辨率提升。類似地，通過旋轉傅里葉平面的橢圓孔徑，可以實現特定方向的分辨率提升。通過融合兩個正交方向的圖像信息，可以有效拓展采集的頻譜空間，從而實現橫縱兩個方向分辨率的整體提升。
圖2：中紅外傅里葉疊層上轉換成像概念圖

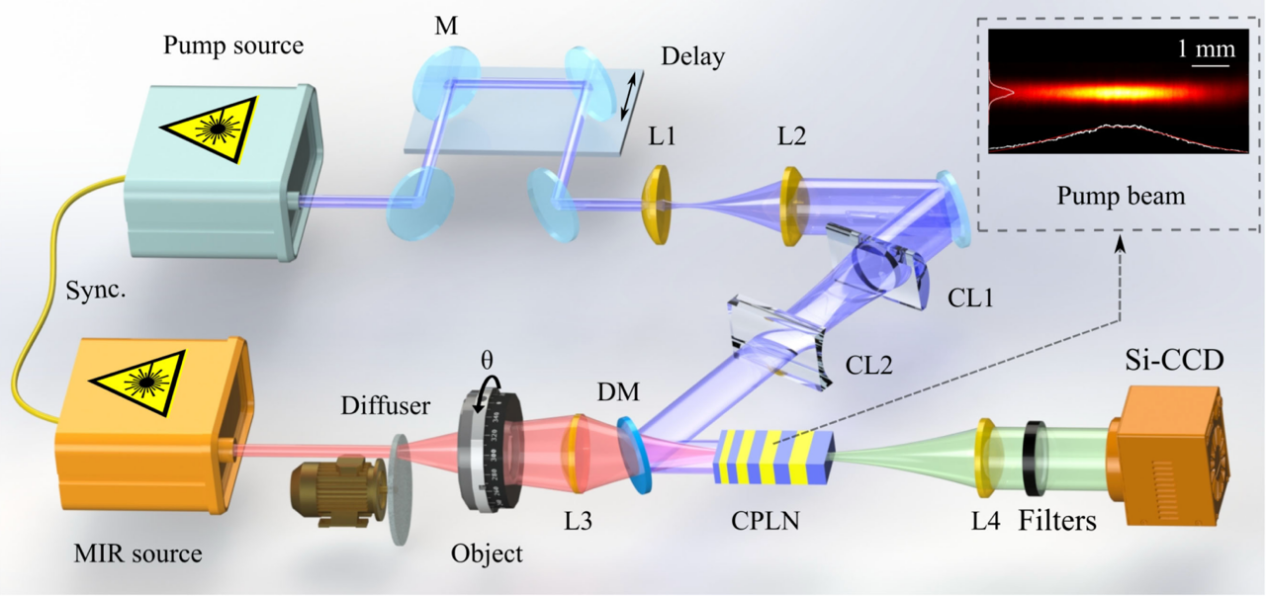

圖3展示了基于傅里葉疊層的中紅外上轉換成像裝置圖，為了獲取目標物體不同方向的空間頻譜信息，研究人員通過旋轉臺精確轉動樣品，同時采集對應角度下的上轉換圖像。該方法相對于旋轉晶體（即孔徑光闌）更為簡單便捷，可以通過電控位移臺與旋轉臺實現自動光學對準與數據采集。盡管采集的圖像僅含強度信息，通過傅里葉疊層算法仍可以在有限迭代次數下穩定恢復出頻譜的相位信息，從而實現多組頻譜信息的融合，重構出樣品高清的圖像。值得一提的是，實驗中采用了啁啾極化的非線性晶體，其在光場傳輸方向上具有線性啁啾排布的極化周期，可以形成漸變的倒格矢，以滿足不同入射方向波矢的相位匹配，從而實現大視場、高分辨的上轉換成像。
圖3：中紅外傅里葉疊層上轉換成像裝置圖

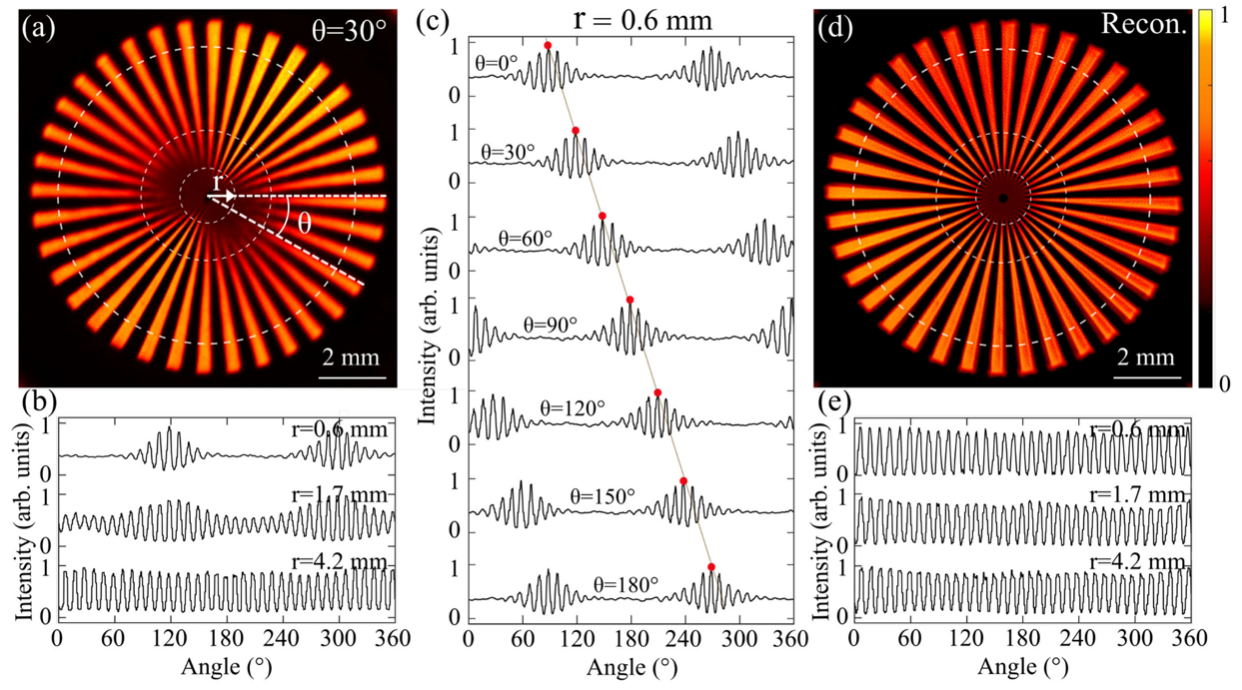

為了更好地表征該技術的成像性能，研究團隊采用星狀測試靶研究不同方向的光學分辨率。如圖4所示，研究人員每隔30°旋轉一次樣品，共采集了12個角度下的上轉換圖像，等效于將橢圓泵浦孔徑旋轉一周。在單一角度下采集的圖像在特定方向具有較高分辨率，其對應了橢圓孔徑的長軸指向。與之正交的方向，圖像分辨率較低，即對應了短軸方向。在不同的旋轉角度下，具有高分辨率的圖像解析方向隨之呈線性跟隨變化。結合基于傅里葉疊層的光學孔徑合成算法，研究人員將多次采集的強度圖像進行迭代與融合，從而恢復出各向具有高分辨的成像效果。在直徑為25毫米的成像視場下，獲得了39微米的空間分辨率，對應了高達3.2×105的空間帶寬積（即可分辨像元個數），比此前報道記錄提高了至少一個量級。此外，得益于低噪聲轉換過程與高靈敏硅基相機，研究人員還展示了單光子水平的超靈敏成像性能，入射紅外光強僅為1光子/脈沖/像素，實現了兼具大視場、高分辨、超靈敏的中紅外單光子成像性能。
圖4：中紅外傅里葉疊層上轉換實驗結果圖
所發展的非線性傅里葉疊層成像技術實現了現有非線性介質難以達到的有效孔徑尺寸，突破了中紅外上轉換成像系統難以兼具大視場與高分辨的長期困境。未來，該技術可以拓展到其它缺乏高效成像手段的波長，通過選取合適的非線性介質有望實現長波紅外或太赫茲譜段的高靈敏探測與高分辨成像，為非入侵、無損傷的高精度材料分析與表征提供支撐。此外，結合先進光譜成像技術與計算成像算法，有望發展出空間-光譜-時間高分辨的多維中紅外成像架構，為生物、材料、化學等領域提供獲取大通量紅外信息的新手段。
近期，課題組在中紅外非線性測控方面取得了系列突破性進展，構建了低閾值中紅外光纖參量振蕩器 [Photon. Res. 12, 2123 (2024)]，實現了超靈敏中紅外單光子探測 [Adv. Photon. Nexus 3, 046002 (2024), Photonics Res. 12, 1294 (2024)]，發展了寬波段中紅外單像素光譜技術 [Laser Photon. Rev. 18, 2301272 (2024), Laser Photon. Rev. 18, 2401099 (2024)]，并展示了高幀頻中紅外高光譜成像 [Nat. Comm. 15, 1811 (2024]。相關工作得到了科技部、基金委、上海市、重慶市與華東師大的大力支持。
附：
論文鏈接：https://opg.optica.org/optica/fulltext.cfm?uri=optica-11-12-1716&id=565374
